三筒烘干機
發表時間：2018/11/1 10:06:56
應用范圍：礦石、選礦、建材、冶金、化工等
適用物料：各種礦石以及其他物料產品規格：Φ1.2×8.0m-Φ3.6×28m
處理能力：1.9-76.0t/h
三筒烘干機介紹

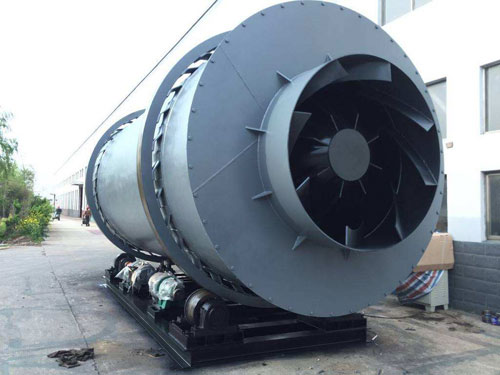

三筒烘干機即高效組合式三筒烘干機。總體結構是由三個環環相扣的錐筒按照不同的方向與順序焊接而成，這種特殊的結構形式?jīng)Q定其產量的大小，所以這種新型烘干機也叫三回程烘干機。
三筒烘干機主要用于烘干一定濕度范圍內顆粒物料，如干粉砂漿行業所用的黃砂、鑄造行業用的各種規格型砂。建材水泥行業用的高爐礦渣。小粒度粘土，化工行業用于不起化學變化、不怕高溫及煙塵弄臟的小顆粒物料。根據不同行業對烘干后物料終水份要求，烘干后的物料含水量可以達到1—0.5%以下。
三筒烘干機特點
1、設備投資是國外進口產品的20%，采用耐磨錳板制造，比普通鋼板耐磨3-4倍。
2、物料初水分15%，終水分確保0.5-1%以下，是水泥廠礦渣粉，干粉砂漿生產線等各種烘干工程產品。
3、比傳統單筒烘干機提高熱效率達40%以上。
4、燃料可適用白煤、煙煤、煤矸石、油、汽。能烘20-40mm以下塊料、粒料、粉狀物料。
5、比單筒烘干機減少占地面積60%左右。土建投資降低60%左右，安裝方便。
內部烘干區域結構
1、一級烘干區使用順流高溫烘干，在高濕度狀態下，經過進口溫度 43 0 ℃ (較高可達600℃)，剎那間和物料進行熱傳質交流，除掉大多數水份，確保了物料的熱值不發生改變;
2、二級烘干區是用逆流烘干，室溫 300 ℃ ，為高產除水區，在反轉烘干過程中，確保了物料敏捷枯燥;
3、三級烘干區為正常烘干區，室內溫度 120 ℃ -210 ℃ ，是使用滾筒內的破碎設備，重復拉扯、碰擊、撒落，順流烘干;
4、四級烘干區是靠引風效果下呈負壓的高溫?zé)釟饬鲯叱?，為高排氣區，室溫 60 ℃ -80 ℃ 。
物料的烘干是一級一級進行的，經過以上操作使物料在烘干后比烘干前熱值添加，水份枯燥在0.8%以內，真實起到節能降耗之成效。

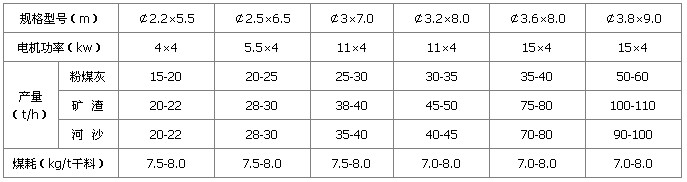

三筒烘干機技術參數
| 設備型號 | 尺寸M | 生產率T | 終水分 | 耗煤量（KG/T砂） | 功率（KW） |
| AQS-623 |
1.7×1.8 |
3-5 | <0.5% | 5-7 | 4.0 |
| AQS-625 |
2.1×2.2 |
4-6 |
<0.5% | 5-7 | 5.5 |
| AQS-628 | 2.2×2.4 | 6-8 | <0.5% | 6-8 | 7.5 |
| AQS-6210 | 2.5×2.7 | 8-12 | <0.5% | 8-10 | 4×2 |
| AQS-6215 | 2.8×3.0 | 14-16 | <0.5% | 8-10 | 5.5×2 |
| AQS-6220 | 3.0×4.0 | 18-22 | <0.5% | 8-10 | 4×4 |
| AQS-6225 | 3.2×4.5 | 23-26 | <0.5% | 8-12 | 5.5×4 |
| AQS-6230 | 3.0×6.0 | 28-35 | <0.5% | 8-12 | 7.5×4 |
| AQS-6250 | 3.2×7.0 | 48-55 | <0.5% | 8-12 | 11×4 |
| AQS-6280 | 3.8×8.0 | 70-80 | <0.5% | 8-12 | 15×4 |
| AQS-6250×2 | 4.2×9.0 | 98-110 | <0.5% | 8-12 | 22×4 |
